סוגי חיבורים לעמדות טעינה לרכבים חשמליים – מדריך מקצועי

הקדמה – מדוע חשוב להכיר את סוגי החיבורים?

רכבים חשמליים משנים את פני התחבורה ומביאים איתם שפה חדשה של טכנולוגיות, במיוחד בנוגע לעמדות טעינה וחיבורים. כשמדובר בבחירת עמדת טעינה מתאימה, ההבנה של סוגי חיבורים לעמדות טעינה לרכבים חשמליים היא חיונית.

השוני בין החיבורים, מהירויות ותקני הטעינה משפיעים ישירות על חוויית השימוש, זמן ההמתנה והעלויות. בחירה נכונה תספק בטיחות, יעילות ותחסוך בזמן.

המושג 'חיבורים' ותקני הטעינה – הסבר בסיסי

חיבורים לעמדות טעינה לרכבים חשמליים הם למעשה ממשקים פיזיים המאפשרים את העברת הזרם מהרשת לרכב. בכל אזור בעולם התפתחו תקנים ושיטות שונות. לכל תקן חיבור גיאומטריה משלו, מהירויות טעינה מקסימליות ושיטות בטיחות.

ההבדלים החשובים ביותר: כמות הפינים, יכולת טעינה חד-פאזית או תלת-פאזית, ותאימות חכמה לאבטחת אנרגיה נכונה. הבחירה המושכלת תבטיח טעינה חלקה ונטולת תקלות.

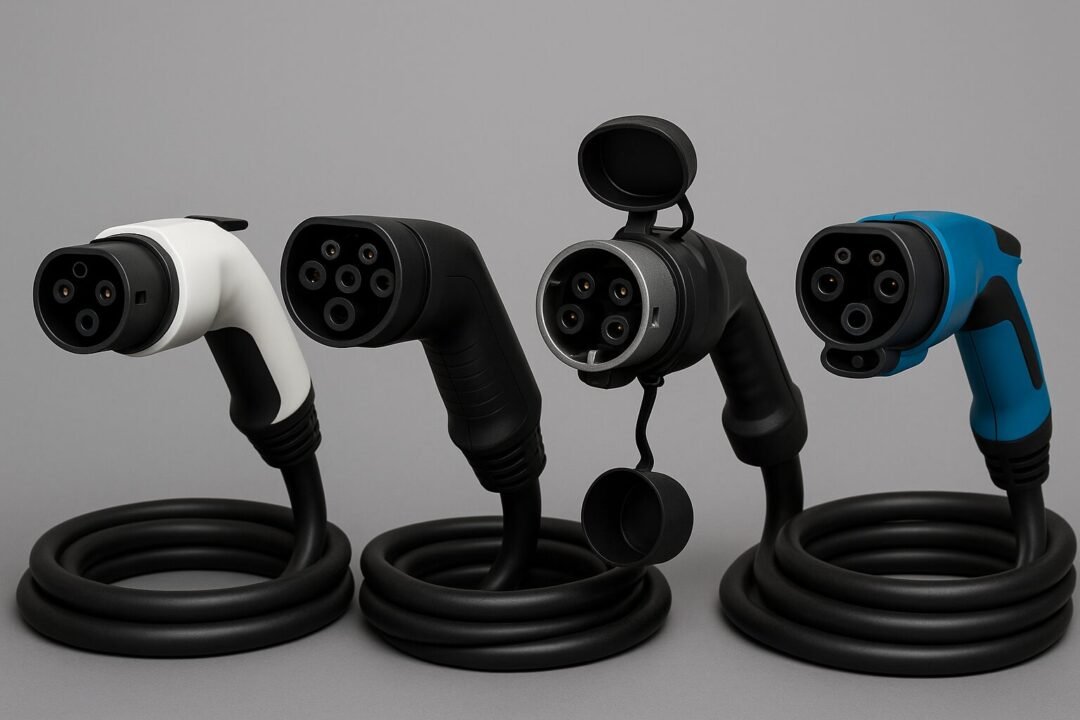

סוגי החיבורים הנפוצים ביותר בישראל ובעולם

Type 1 (SAE J1772) – נפוץ בעיקר בצפון אמריקה ויפן

חיבור Type 1 – נפוץ בעיקר בצפון אמריקה ויפן. מתאים לטעינה חד-פאזית ברכבים אמריקאיים ויפניים.

Type 2 (Mennekes) – תקן מוביל באירופה וישראל

Type 2 – הוא התקן המוביל באירופה ובישראל. מאפשר טעינה חד-פאזית ותלת-פאזית, מידע חכם והפך לברירת המחדל בישראל. למידע נוסף על Type 2 בישראל.

קומבו CCS – חיבור מהיר (DC), משולב ב-Type 1 (CCS1) ו-Type 2 (CCS2), מיועד לטעינה ציבורית מהירה, עד מאות קילוואט.

CHAdeMO – תקן יפני לטעינה מהירה (DC), נפוץ בדגמים כמו ניסאן ליף ומיצובישי, משתלב בעיקר בעמדות ציבוריות.

GB/T – תקן סיני שהולך ומתפשט עם חדירת רכבים סיניים לשוק הישראלי.

חיבור Type 2 – אב הסטנדרטים של אירופה וישראל

חיבור Type 2, שנקרא גם Mennekes, הפך לסטנדרט בישראל עבור עמדות טעינה לרכבים חשמליים. יש לו 7 פינים, מאפשר טעינה חד-פאזית עד 7.4kW ובגרסה תלת-פאזית עד 22kW ואף יותר במערכות עסקיות.

בטעינת DC (בצורת CCS2) ניתן להגיע למהירויות טעינה של 50-350kW. החיבור כולל פין תקשורת, שחוסך בעיות תאימות ומאפשר שליטה מרחוק ובטיחות מירבית. קרא עוד על מערכות ניהול עומסים לעמדות טעינה.

חיבור Type 1 – התאמה לרכבים מיובאים מארה"ב ויפן

תקן Type 1 משמש בעיקר בצפון אמריקה ויפן. הוא מוכר בזכות עיצוב 5 פינים ודגש על בטיחות. טעינה חד-פאזית מוגבלת יחסית (עד 7.4kW בלבד), אך כשמדובר ברכבים שיובאו מארה"ב או יפן – זהו התקן.

ישנם מתאמים בין Type 1 ל-Type 2, אך כדאי לבדוק תאימות מלאה בין עמדות הטעינה והרכב מראש.

קומבו CCS – מענה לטעינה מהירה (DC)

CCS(COMBINE CHARGING SYSTEM) הוא למעשה הרחבה של Type 1 או Type 2: למעלה יש חיבור AC סטנדרטי, קבוצת פינים נוספת מתחת מאפשרת DC מהיר במיוחד.

CCS1 נפוץ בארה"ב ובצפון אמריקה; CCS2 – באירופה וישראל. חיבור זה מאפשר טעינה מהירה בתחנות ציבוריות (לדוג' 100 קילוואט, 350 קילוואט), מה שמאפשר קיצוץ משמעותי בזמן ההמתנה ל-80% קיבולת ב-20-30 דקות.

למידע נוסף על טעינה מהירה ציבורית.

CHAdeMO – סטנדרט טעינה מהירה יפני

CHAdeMO פותח ביפן במטרה לספק טעינה מהירה (DC) עם בקרת זרם חכמה. הוא נמצא בעיקר ברכבים כמו Nissan Leaf, Mitsubishi Outlander ו-Kia Soul EV ישנים.

החיבור מספק עד 62.5 קילוואט, ויתרונו בתקשורת דו-כיוונית (V2G – Vehicle-to-Grid). בניגוד ל-CCS, יש צורך בשקע נפרד ייעודי לטעינה מהירה, לא במקום החיבור הרגיל.

GB/T – סטנדרט טעינה סיני בדרך לישראל

GB/T הוא תקן הטעינה הרשמי של סין, שמספר דגמים סיניים בישראל עושים בו שימוש. הוא מקביל ל-Type 2 מבחינת הממשק, אך שונה בצורת הפינים ותקשורת הביטחון.

התאמה בין עמדות לבין רכב סיני מחייבת לוודא שהעמדה תומכת תקינת GB/T או מצוידת במתאם יעודי שיבטיח טעינה יציבה.

מהירויות טעינה – ההבדל בין AC ל-DC

חיבורי הטעינה מסווגים לשני סוגים עיקריים: טעינת AC (זרם חילופין, איטית ובינונית) וטעינת DC(זרם ישר, מהירה מאוד). עמדות ביתיות ועמדות ציבוריות 'רגילות' לרוב מאפשרות AC, והחיבורים הרלוונטיים – Type 2, Type 1 ואחרים.

עמדות ציבוריות מהירות (DC) מבוססות CCS, CHAdeMO או GB/T. חשוב להתאים את יכולת טעינת הרכב ליכולת העמדה: טעינה איטית (עד 3.7kW), בינונית (11kW-22kW), ומהירה מאוד (DC – 50kW, 150kW ואף למעלה מזה).

תיאום והתאמה – עקרונות בטיחות בחיבור לרכב

חיבור פיזי נכון הוא תנאי הכרחי, אך לא מספיק. הבטיחות נשמרת גם באמצעות תקשורת בין העמדה לרכב (Protocol). לדוגמה, ב-Type 2 ו-CCS קיימת בקרת זרם, נעילת כבל, ווידוא תקינות הארקה.

פער תקני (כמו רכב עם שקע Type 1 בעמדת Type 2) מחייב מתאמים איכותיים – עדיף כאלה המאושרים ע"י יבואן או יצרן הרכב.

• מומלץ לבדוק שהתשתית תומכת ביכולת הטעינה של הרכב
• שימוש בכבלים מוכרים בלבד – שמירה על תקני בטיחות
• וידוא נעילה של הכבל בעמדות ציבוריות
• העדפת התקנה מקצועית ואחריות על תאימות החיבורים

מצבי טעינה (Mode 1–4) – מה ההבדל?

לצד סוג המחבר, קיימת חלוקה ל"מצבי טעינה" שמתארת את אופן הבקרה והבטיחות בזמן הטעינה:

• Mode 1 – טעינה בכבל פשוט ללא מנגנון בקרה ובטיחות. לפי הנחיות מינהל החשמל במשרד האנרגיה, טעינה ב-Mode 1 אסורה בישראל.
• Mode 2 – כבל עם בקר בטיחות מובנה (ICCB) שמתחבר לשקע רגיל. משמש בעיקר כמטען נייד ולמצבי חירום.
• Mode 3 – טעינה בעמדת AC קבועה עם מערכות בקרה ותקשורת מול הרכב. זה המצב המקובל בעמדות ביתיות וציבוריות בישראל.
• Mode 4 – טעינה בזרם ישר (DC) בעמדות מהירות, בחיבורי CCS או CHAdeMO.

המערכת האינטליגנטית – טעינה חכמה וניהול אנרגיה

עם התקדמות עולם הרכבים החשמליים, עמדות טעינה וחיבורים כוללים מערכות תקשורת חכמות.

Proximity Pilot ו-Control Pilot ב-Type 2 מזהים את מצב החיבור, מאפשרים לשדר הגנה אם הכבל נפגע, ויסות טעינה אוטומטית והרשאות למניעת טעינה לא מורשית.

עמדות ציבוריות משתמשות בפרוטוקולים Open Charge Point Protocol (OCPP), אשר תורמים לניהול צריכת חשמל, עדכוני תוכנה ומעקבים בשלט רחוק – אינטגרציה חיונית למערכות העיר החכמה והתשתיות העסקיות.

עמדות טעינה ביתיות לעומת ציבוריות – התאמת חיבורים

בעמדות ביתיות בישראל הרוב המוחלט משתמש בחיבור Type 2. בעמדות ציבוריות – ברוב המקרים תמצאו גם איכות טעינה AC Type 2 וגם מהירה DC (CCS או CHAdeMO).

נהגים שמייבאים רכב מחו"ל חייבים לוודא עם מסרק החיבורים שיש ברכב ובבחירת עמדות טעינה. דגמים סיניים ידרשו לעיתים פתרונות יצירתיים או התקנת ממירי חיבור ייעודיים, בפרט כאשר מקובל שעמדת הטעינה פועלת על פרוטוקול בינלאומי.

השפעות סוג החיבור על חווית הנהג

• טעינת AC איטית (מתאים למי שמחנה לילה בבית/בעבודה)
• טעינת DC מהירה (מתאים לטעינה בדרכים ומסעות ארוכים בארץ)
• זמינות חיבור מתאימה חוסכת תקלות, המתנות ועיכובים בטעינה
• עלויות – חיבורי DC לרוב יקרים יותר (ציוד/עמדה/כסף), אך חוסכים זמן יקר

תקלות נפוצות ומענה טכני

לעיתים, ההתאמה בין שקע הרכב לסוג עמדת הטעינה אינה טריוויאלית. מבחר החיבורים והמתאמים לעיתים יוצר בידול איכות – חיבור רופף, העברת זרם לא יציבה, או תקשורת משובשת.

מומלץ להתקין עמדות טעינה עם תו תקן (כמו UL, CE ו-IEC) ולהתייעץ עם חשמלאים מוסמכים. מנגנוני בטיחות במתאמים חכמים יכולים לצמצם תקלות ואף להגן מפני נזקים לרכב או לעמדת הטעינה.

המבט קדימה – איחוד תקנים וחיבורים לעתיד

בשנים האחרונות ניכרת מגמה של איחוד תקני טעינה גלובליים, עם יתרון בולט ל-CCS2 ו-Type 2, על חשבון CHAdeMO וסוגי חיבורים אזוריים. חברות רבות התחייבו לעבור לסטנדרט CCS.

יחד עם זאת, בישראל (ובאירופה) עיקר המיקוד הוא בתשתית מבוססת Type 2. מעבר לעתיד, נוכל לראות חיבורים אוניברסליים (למשל Tesla NACS), פתרונות טעינה אלחוטיים ומעבר לתקשורת IoT חכמה בין הרכב לעמדה.

כל אלה יחייבו צרכנים לבדוק כל רכב, כל עמדה והאם יש עדכון פרוטוקולים, לשקט נפשי מושלם.

מה לבדוק לפני שקונים רכב חשמלי או עמדה

• מה סוג שקע הטעינה ברכב – Type 2 הנפוץ בישראל, או תקן אחר.
• האם אפשר להתקין בבית עמדה שמתאימה לסוג החיבור ולהספק שהרכב יכול לקבל.
• האם העמדות הציבוריות באזור תומכות בחיבור המהיר של הרכב (CCS2 או CHAdeMO).
• מה מרחקי הנסיעה היומיים, וכמה תצטרכו טעינה מהירה בדרכים.

שימו לב: מתאם מאפשר חיבור פיזי, אבל לא מבטיח טעינה בהספק המלא. ההספק בפועל מוגבל תמיד ליכולת של הרכב, של הכבל ושל העמדה.

שאלות נפוצות על חיבורי טעינה

אפשר לטעון רכב עם שקע Type 2 בעמדת Type 1?

אין תאימות ישירה. נדרש מתאם מתאים, ולעיתים הטעינה תוגבל להספק נמוך יותר.

מה היתרון בעמדות DC מהירות?

קיצור משמעותי של זמן הטעינה בדרכים. עם זאת, לא כל רכב תומך בהספקים גבוהים, ועלות הקוט"ש בעמדות מהירות גבוהה בדרך כלל מעלות הטעינה בבית.

סיכום נקודות מרכזיות – סוגי חיבורים, מהירויות, ותקנות

• ישנם מספר סוגים של חיבורים עיקריים לעמדות טעינה בישראל ובעולם: Type 1, Type 2, CCS, CHAdeMO ו-GB/T.
• התאמת הרכב לעמדה נדרשת עבור טעינה יעילה, מהירה ובטוחה.
• עמדות ציבוריות לרוב תומכות בחיבורים מהירים ובחיבורים סטנדרטיים כאחד.
• הקפדה על תקינה, איכות חיבורים והבנה של הפרוטוקולים מאפשרת ניצול מלא של היתרונות בכל רכב חשמלי.
